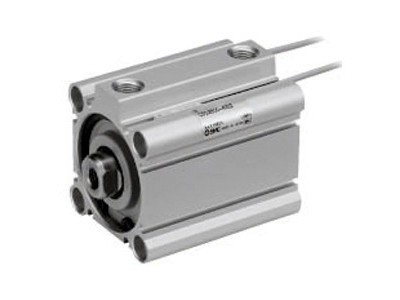

正品SMC薄形气缸CDQ2D40-50DMZ-W

正品SMC薄形气缸CDQ2D40-50DMZ-W  特点节省空间气缸，薄形、装置紧凑型设计●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)●磁性开关不突出表面●新追加双耳环型、小型脚座型●质量：减少5%到13%(和以前的CQ2系列相比)●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)

字段描述	字段取值	取值描述
内置磁环	D	内置磁环
安装方式	D	双耳环型
形式	-	气压式
缸径	40	缸径 40mm
通口螺纹的种类	-	Rc/M螺纹
气缸行程	50	气缸行程 50mm
双行程标记	-	无双行程标记
气缸行程2	-	无气缸行程2
缸体可选项	M	杆端外螺纹
磁性开关安装槽	Z	Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包	-	无安装螺钉
杆端安装件	W	双肘接头
磁性开关型号	-	无磁性开关
磁性开关个数	-	2个 或 无
订制规格	-	标准

字段描述	取值描述
缓冲形式	无缓冲
杆端形状	杆端外螺纹

注意事项;关于中间行程气缸

● XB10：用专用缸体来对应指定行程。
例：CQ2B32-57DZ-XB10（使用57行程的专用缸筒）

● XB10A：在比指定行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的专用缸筒中加装3mm的隔板）

● 标准型号中的中间行程：在比指定行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的专用缸筒中加装18mm的隔板）

同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
