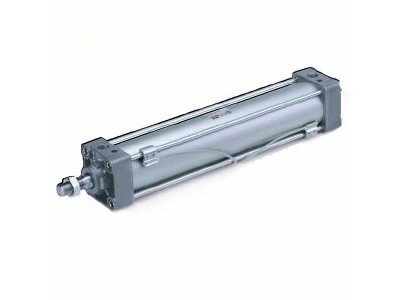

日本SMC标准气缸MDBT50-700Z,MB-Z 系列 气缸/标准型 单杆双作用 \●由于缸盖形状的改变，质量最大减轻10%●设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)●带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 内置磁环 | D | 内置磁环 |
| 安装方式 | T | 中间耳轴型 |
| 缸径 | 50 | 缸径 50mm |
| 通口螺纹的种类 | - | Rc |
| 气缸行程 | 700 | 气缸行程 700mm |
| 气缸追记号 | - | 无防护套,气缓冲 |
| 行程调整标记 | - | 无 |
| 双行程标记 | - | 无双行程标记 |
| 气缸行程2 | - | 无气缸行程2 |
| 气缸追记号2 | - | 无防护套,气缓冲 |
| 附件1 | - | 无 |
| 附件2 | - | 无 |
| 磁性开关型号 | - | 无磁性开关 |
| 磁性开关个数 | - | 2个 或 无 |
| 订制规格 | - | 标准 |
| 字段描述 | 取值描述 |
|---|---|
| 杆端螺纹 | Rc |
| 缓冲形式 | 气缓冲 |
上述型号的产品上可安装防水性强的磁性开关，但并不能保证其防水性能。
耐水环境下使用的场合推荐使用防水性强的产品。
※导线长度记号 0.5m
……………
无记号 （例）M9NW ※带○的无触点磁性开关按订货生产。
1m
……………
M （例）M9NWM
3m
……………
L （例）M9NWL
5m
……………
Z （例）M9NWZ
※除上述记载的型号以外，也有适合的可安装的磁性开关，请参见P.22。
※带导线前置插头的磁性开关，详见主页上的电子样本或参照Best Pneumatics No.
②。
D
-
P3DW型的场合，参见主页上的电子样本或Best Pneumatics No.
②。
※D
-
A9□, M9□□□,P3DW型磁性开关同包出厂（未组装）。（但，指定D
-
A9□,M9□□□型的场合，仅磁性开关安装件组装出厂。）
