● 高温测量可达到1500℃
● 分辨率:0.04℃(在30℃下使用S/N功能增强)
● 平均值功能或图像增益功能
● 标准腕带操作更安全更方便

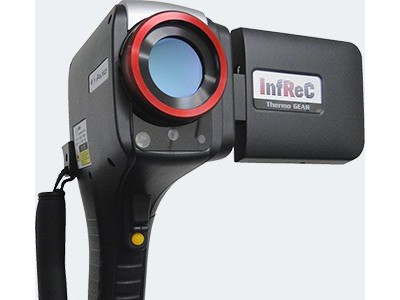

AVIO G120EX/G100EX 系列红外热像仪的特点:
● 广角检测(世界第一):全景红外图像拍摄(限G120系列产品);
● 红外视频:可以存到SD卡(G120EX:10fps,G120EXD:8.5fps);
● 红外可见光组合图像:红外可见光分屏显示,融合显示,混合显示;
● 平均增强功能:求平均值,可最大限度减少运动图像的拖尾现象;
● 报警功能(世界第一):振动(限G120系列产品),声音及显示;
● 聚焦范围:最小聚焦距离10cm;
● 操作简便:操作灵活,自动聚焦,能级自动感应;
● 广角视域:短距离比较理想32°(H)×24°(V);
● 高温检测:最高温度到1500℃;
● 3.5英寸液晶显示屏:显示屏可以旋转拍摄难以拍摄到的地方。
型号 |
G120EX |
G120EXD |
G100EX |
G100EXD |
||
基本性能
|
测量范围 |
-40-1500℃ R1:-20-60℃ R2:-40-120℃ R3:0-1500℃ R4:350-1500℃ |
||||
温度分辨率 |
0.04℃(在30℃下使用S/N功能增强) |
|||||
精度 |
R1R2R3:±2℃或读数的±2%选取最大值 R4:±2℃全屏的时候精度会有所下降 |
|||||
红外探测器 |
非制冷焦平面 |
|||||
热图像素 |
320(H) ×240(V)像素 |
|||||
波长范围 |
8-14μm |
|||||
幁频 |
60幁/秒 |
8.5幁/秒 |
60幁/秒 |
8.5幁/秒 |
||
视域 |
32o(H)×24o(V)(标准镜头 f=14mm) |
|||||
空间分辨率 |
1.78mrad |
|||||
聚焦范围 |
10cm-∞ |
|||||
A/D分辨率 |
14位 |
|||||
操作/ 红外热图质量 |
自动聚焦 |
提供 |
||||
数值/灵敏度/温度范围设置 |
自动或手动 |
|||||
操作支持 |
项目设置/每个功能/图标显示 |
|||||
多语言菜单 |
16种语言 |
|||||
校正功能 |
辐射率、距离、环境、背景校正功能 |
|||||
平均值 |
提供 |
|||||
中值滤波 |
提供 |
|||||
边缘增强 |
提供 |
不提供 |
||||
图像显示 |
红外可见光组合显示 |
红外可见光画中画融合显示;可见光红外如平行显示 |
||||
色带 |
彩虹色,明亮色,阳光色,铁红色,医疗色,精细色 |
|||||
色阶 |
256,16,8 |
|||||
图像缩略图显示 |
9个图像同时显示 |
|||||
数字放大 |
1到4倍 |
|||||
测试功能 |
全景显示功能 |
提供 |
不提供 |
|||
多点温度显示 |
5个点 |
|||||
多点辐射率校正 |
5个点 |
|||||
背景增强功能 |
提供 |
|||||
两点间的温差 |
提供 |
|||||
在设定区域温度分析功能 |
5个方框,显示最高最低平均值 |
|||||
剖面 |
水平/垂直 |
|||||
报警功能 |
声音报警,显示报警,震动报警(仅G120系列产品),报警开/关,设置温度上限,报警输出 |
|||||
数据存储 |
存储装置 |
SD卡,相对SDHC |
||||
热图像存储 |
在SD卡提供(10fps)存储 |
在SD卡提供(8.5fps)存储 |
不提供 |
|||
图像格式 |
JPEG |
|||||
间隔存储 |
3s到60分钟,自动存储热图 |
|||||
触发功能 |
提供 |
|||||
接口 |
USB2.0 |
最大存储功能 |
||||
报警输出 |
无压触发输出 |
|||||
视频输出 |
NTSC/PAL转换(不能与LCD同时使用) |
|||||
电源 |
电池 |
Li电池盒,可连续使用4个小时 |
||||
AC电源 |
100V-240V AC,50/60Hz |
|||||
电源消耗 |
4.3W |
|||||
操作温度湿度 |
-15-50℃,90%RH |
|||||
抗震抗冲功能 |
294m/sec2 (3G), 29.4m/sec2(30G) |
|||||
EMC |
遵从CE(A级) |
|||||
环境条件 |
IP54 |
|||||
尺寸 |
212mm(H)×76 mm(W)×138 mm(D) |
|||||
重量 |
大约800g(包括电池) |
|||||
其他 |
激光照准 |
提供(2级红色) |
||||
防尘/防水性 |
提供(2级红外标准) |
|||||
可见光相机 |
200万像素CMOS相机 |
|||||
LED显示灯 |
提供 |
|||||
声音注释 |
30s记录/图像回放 |
|||||
文本注释 |
从SD卡读取,每张红外图片附注128个字符 |
|||||
显示单元 |
3.5英寸LCD显示可旋转、亮度控制 |
|||||
PC 软件 |
InfReC NS9500LT分析软件,提供标准配置 |
|||||
标准配置 |
包装箱、电池套、电池充电器、AC适配器、腕带、操作手册,SD卡,USB线,软件(见上面), |
